3.1 Назначение
3.1.1 Изделие предназначено для использования в штурмовых операциях или организации мобильного укрепленного поста.
3.2 Состав изделия
3.2.1 Щит изготовлен из специальной броневой стали с полимерным порошковым покрытием, обеспечивающим антикоррозионную устойчивость к агрессивным атмосферным условиям.
3.2.2 Изделие состоит из 3 секций: центральной и 2 боковых. Центральная секция служит базой изделия. Боковые секции – съемные, прочно и надежно фиксируются на центральной секции под углом ~135°.

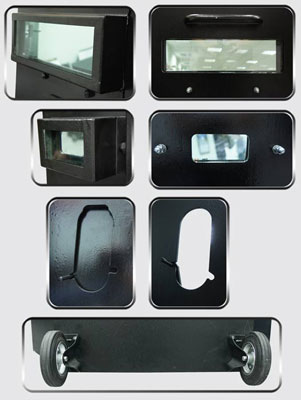

3.2.3 Центральная секция оснащена смотровым окном с бронестеклом.
3.2.4 Центральная секция оснащена приспособлением для ведения огня (далее по тексту – ПВО), расположенным под смотровым окном. ПВО оснащено броневой шторкой, фиксирующейся в открытом и закрытом положении. Расположение ПВО позволяет вести огонь, находясь под защитой и имея возможность видеть цель.
3.2.5 На центральной секции смонтировано устройство для крепления опоры.
3.2.6 Для удобства перемещения изделие оснащено двумя колёсами.
3.3 Технические характеристики и условия эксплуатации
3.3.1 Изделие обеспечивает фронтальную и боковую защиту по классу защитной структуры Бр4 по ГОСТ Р 51112-97.
3.3.2 Смотровые окна обеспечивают защиту по классу защитной структуры Бр4 по ГОСТ Р 30826-2014.
3.3.3 Изделие обеспечивает сохранение стойкости к воздействию средств поражения в температурном диапазоне эксплуатации от минус 50°С до плюс 50°С и относительной влажности воздуха до 100%.
Техническое описание щита мобильного модели «Бастион»:
- количество смотровых окон размер в свету не менее (85 (h)х320 мм) – 1 шт., 85х85 мм – 2шт;
- количество бойниц: не более 3;
- количество центральных секций: не менее 1;
- количество боковых секций: не менее 2;
- размер центральной секции: не более (625*1400 мм);
- размеры боковых секций: не более (312*1400 мм);
- площадь защиты: не менее 175 кв.дм;
- масса: не более 170 кг
Бр4 класса защитной структуры ГОСТ Р 51112-97, ГОСТ Р 30826-2014, изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией по ТУ 7399-230-31041642-2009 и признан годным для эксплуатации.
